Получить
анодное напряжение в провинции - задача нелегкая. Дороговизна
сухих элементов, невозможность заряжать аккумуляторы заставляют
призадуматься и отыскивать более или менее подходящие
способы. Дним из малоупотребительных, но мугущих дать хорошие
результаты, при более или менее внимательном обслуживании,
является применение катушки Румкорфа. Преимущество ее
заключается в небольшом анодном напряжении. Но главный ее
недостаток - наличие прерывателя. Об этом скажем в последствии.
|
|
Катушка Румкорфа
представляет собой трансформатор, соединенный с
прерывателем, и является первым прибором, посредством которого
удалось повысить напряжение ( за что Румкорф и получил в 1857 году
премию Вольта в 50.000 франков). В катушку Румкорфа поступает
постоянный ток, который прерывателем превращается в пульсирующий,
и от быстроты колебаний прерывателя зависит величина напряжения
во второй обмотке. При одном и том же источнике, питающем первичную
обмотку, напряжение вторичного тока может меняться в
довольно сильной степени, повышаясь с увеличением частоты прерываний.
Действие катушки заключается в следующем: ток батарей, проходя по
первичной обмотке, ввиду наличия прерывателя, производит быстрое
намагничивание и размагничивание сердечника, вследствие
чего во вторичной обмотке наводится ток противоположных
направлений. Но фазы полученного переменного тока не будут
одинаковы. При замыкании первичного тока намагничивание
задерживается самоиндукцией и гистерезисом, а потому и происходит
сравнительно медленно. При размыкании же первичного тока падение
тока самоиндукции и размагничивание происходит быстрее, а потому
и напряжение во вторичной обмотке получается значительно больше.
|
|
Для получения более
высокого напряжения, в медицинской практике например, для лучей
Рентгена, употребляются более сложные механические прерыватели. В
радиолюбительской же практике можно вполне ограничиься зуммером
или даже взять электромагнит от обыкновенного электрического
звонка, отделив от него молоточек и припаяв контактную наделку с
пружины непосредственно на якоре.
|
|
Для уменьшения искр
прерывателя, параллельно прерывателю подключается конденсатор емкостью
от 0,5 до нескольких микрофарад. Самое лучшее его подобрать при
работе. Наличие конденсатора значительно ускоряет
прерывание и, уничтожая искру, сохраняет поверхности
контактов от обгорания.
|
|
Для питания катушки
Румкорфа необходимо применять источники тока в 3 - 6 Вольт,
дающие более или менее постоянный ток: элементы Лакланше большого
размера, Калло и другие. Хорошо также применить комбинацию из 4-х
элементов Лекланше и двух аккумуляторов, соединенных между собой.
|
|
Чтобы избавиться от
неприятного звука во время работы прерывателя его следует
поместить в закрытый ящик, обитый внутри войлоком и подвесить на ремнях
или резиновых шнурах на кронштейн, укрепленный к стене.
|
|
Примененик катушки
Румкорфа еще очень мало использовано радиолюбителями, и в этом
направлении возможны еще большие достижения. Радиолюбитель
Паукер (Ленинград) предлагает очень простое использование
вышеописанного способа для обслуживания одно-двухлампового

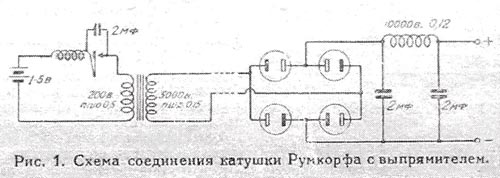

приемника. Полная схема приведена на рис. 1.
|
|
Батарея от 1 до 3
Вольт. Данные трансфрматора: первичная обмотка 200 витков
ПШО в 0,5; вторичная - 5.000 витков 0,15 диаметр. Сердечник
сечением в 10 - 12 мм. В качестве прерывателя использован
звонок без молоточка. Конденсатор на прерывателе в две микрофарады.
Выпрямитель - содовый в пробирках, алюминий - 4-миллимитровая
проволока. Конденсаторы фильтра - в две микрофарады; дроссель 10.000 -
20.000 витков 0,1. Напряжение выпрямленного тока при трех вольтах
первичного можно получить до 40 Вольт.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
