В
радиолюбительской практике большой процент неудач при постройке
аппаратов относится к неправильному монтажу. Неудачный
выбор изоляции, неправильное и нерациональное расположение
деталей влечет к тому, что красивый приемник с симметрично
расположенными клеммами и рукоятками отказывается работать
вовсе, или же дает всякие посторонние шумы и вой, что, понятно,
обесценивает его красоту.
|
|
Цель настоящей
статьи - дать некоторые основные указания для правильной
монтировки раждио-приборов.
|
|
Когда
радиолюбитель остановился на определенной схеме, подготовил
все детали, согласно ее данным, перед ним встает вопрос: как
смонтировать все детали?
Часто кажется любителю, что лучше всего это сделать в ящике,
укрепляя все регулировочные приспособления на верхней доске:
тогда получается вид настоящего "радио-аппарата". Этим большею
частью зарражен начинающий радиолюбитель.
Монтировать в ящике имеет смысл лишь только тогда, когда не
предпологается никаких изменений в схеме или вообще
собирается типовой прибор только в целях его эксплуатации. В
этом случае все детали с регулировками и без них

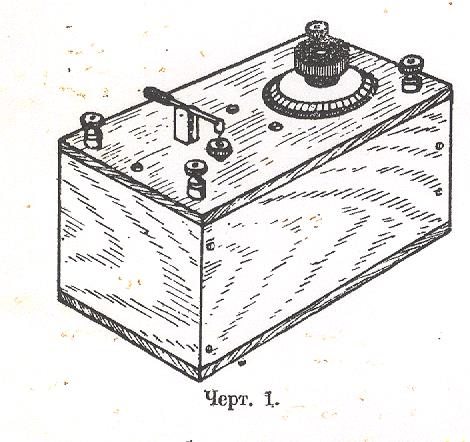

крепяться в верхней съемной доске ящика (черт. 1),
соблюдая, однако, целый ряд условий, имеющих, во-первых, чисто
физический смысл (взаимное влияние деталей друг на друга),
и, во-вторых, удобство обслуживания.
|
|
Для
любителя-экспериментатора, который желает совершенствовать свой
приемник, производя различного рода изменения, связанные с
некоторыми переделками в схеме, тип ящика будет крайне неудобен. В этом
случае имеется возможность воспоьзоваться

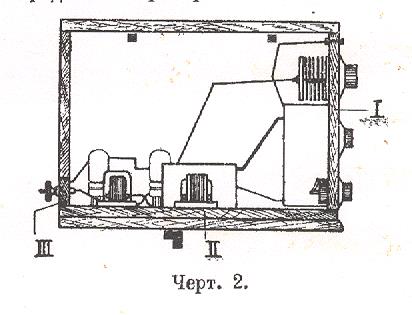

"американским" способом, т.е. монтировать на трех плоскостях -
черт. № 2. На лицевой стороне 1 сосредоточить все
управление, т.е. конденсаторы, вариометры, реостаты,
сменные катушки т .д. На горизонтальной плоскости 2 смонтировать
ламповые гнезда, трансформаторы, а также приборы, требующие регулировки
только один раз и, наконец, на 2-й вертикальной низенькой
планочке смонтировать клеммы питания. Это будет, так называемая, панель
питания 3. Всю такую схему можно заключить в пятистенный ящик с
соответствующими вырезами на задней вертикальной доске ящика, для
планки с клемами питания.
|
|
Указанная система
будет отличаться большой доступностью ко всевозможным переделкам
прибора. Этот способ может быть видоизменен. Можно сделать
не 2 основные плоскости - лицевую и горизонтальную, а только лицевую
сторону. Горизонтальной будет служить в этом случае нижняя
горизонтальная доска самого ящика. В этом случае верхнюю и заднюю
доски ящика необходимо сделать на петлях, а на боковинах укрепить
по паре крючков с каждой стороны (два внутри, два снаружи) (черт.
№ 3).
|
|
В этом случае
красивая форма прибора сочетается с закрытым монтажом при весьма
легкой доступности его изменениям (откидывается только 4 крючка).
|
|
Для целей
эксперементирования можно монтировать на так называемых
угловых панелях, имеющих только две плоскости - вертикальную (лицо) и
горизонтальную (основание) (черт. № 4) и, наконец, самый простой способ
- это одна горизонтальная панель.
Достоинство последнего способа заключается в большой доступности
в схеме, но этот и предыдущий способы
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
